FLEXi / Клавиатура SK-LCD button – Краткая инструкция по применению¶

1. Обзор клавиатуры¶

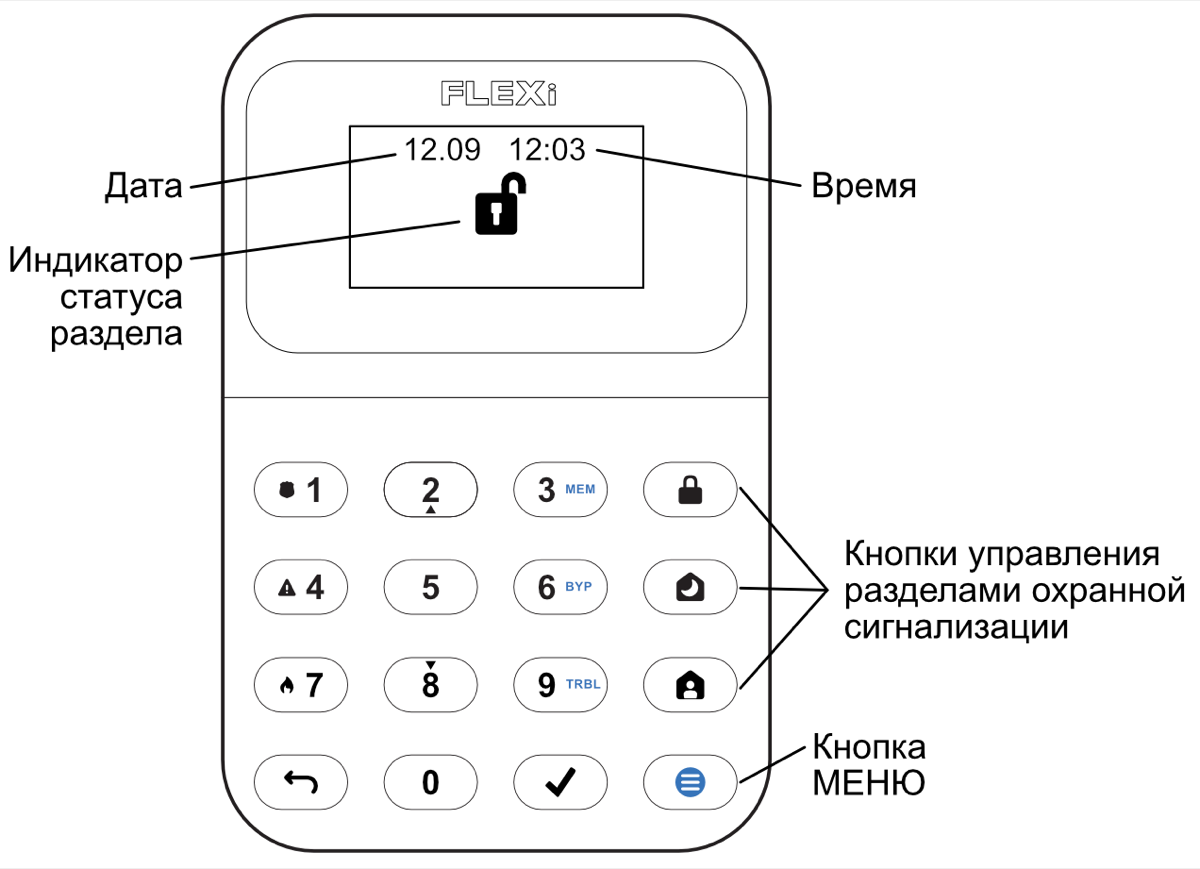

Клавиатура FLEXi SK-LCD button. На дисплее показаны дата 12.09, время 12:03 и индикатор статуса раздела в виде открытого замка. Справа расположены три кнопки управления разделами, внизу справа — кнопка меню.

Note

Клавиатура „SK-LCD button“ обеспечивает отображение 64 зон и 8 разделов охранной сигнализации. Кроме того, клавиатуру „SK- LCD button“ можно назначить для управления одной или несколькими желаемыми разделами охранной сигнализации (версия прошивки охранной панели от FW:SP3_xxx4_0121). На клавиатуре будет отображаться статус раздела и статусы зон раздела.

2. Постановка/Снятие с охраны¶

2.1 Постановка на охрану (ARM)¶

Убедитесь, что нет активных зон.
Нажмите на клавиатуре.
Введите код пользователя.
Нажмите номера разделов, которыми вы хотите управлять.
Нажмите кнопку .
Выйдите из помещения во время „Exit delay“ задержки на выход.

Когда система поставлена на охрану, загорится икона Индикатор постановки раздела 1 на охрану: цифра 1 рядом с закрытым замком. .

2.2 Снятие с охраны (Disarm)¶

Введите код пользователя.
Нажмите кнопки с номерами разделов, которыми вы хотите управлять.
Нажмите кнопку .

После снятия сигнализации с охраны, должна загореться икона Индикатор снятия раздела 4 с охраны: цифра 4 рядом с открытым замком. .

2.3 Включение режима SLEEP¶

(Охраняется периметр помещения. Внутри разрешено движение. Если открыть входную дверь, тревога сработает немедленно):

Нажмите кнопку .
Введите код пользователя.
Нажмите кнопку раздела для включения.
Нажмите кнопку .
Режим SLEEP включится сразу, без задержки выхода.

Индикатор Кнопка режима SLEEP. загорится, когда режим SLEEP включен.

2.4 Включение режима STAY¶

(Охраняется периметр помещения. Внутри разрешено движение. Открытие входной двери включает задержку, в течение которой нужно снять систему с охраны):

Нажмите кнопку .
Введите код пользователя.
Нажмите кнопку раздела для включения.
Нажмите кнопку .
Режим STAY включится сразу, без задержки выхода.

Индикатор Значок кнопки: буква Z над контуром дома. загорится, когда режим STAY включен.

Note

Для изменения статуса раздела охранной сигнализации на противоположный, просто введите код пользователя и выберите желаемый раздел. Для удаления введенных символов или команд, нажмите Кнопка с изогнутой стрелкой влево. .

3. Кнопки помощи¶

3.1 Отправление экстренного сообщения охранному предприятию о возникшей опасности¶

Паника – нажмите и удерживайте кнопку 1 3 сек..
Медицина – нажмите и удерживайте кнопку 4 3 сек..
Пожар – нажмите и удерживайте кнопку 7 3 сек..

4. Регулировка яркости экрана и громкости индикации¶

4.1 Регулировка яркости подсветки кнопок клавиатуры¶

Нажмите кнопку , затем 5 3.
Выберите желаемую яркость подсветки кнопок клавиатуры с помощью кнопок 2 и 8.
Нажмите , чтобы сохранить новое значение.

4.2 Регулировка яркости ЖК-экрана¶

Нажмите кнопку , затем 5 2.
С помощью кнопок 2 и 8 выберите желаемую яркость подсветки ЖК-экрана.
Нажмите , чтобы сохранить новое значение.

4.3 Регулировка громкости нажатия клавиш клавиатуры¶

Нажмите кнопку , затем 5 1.
Выберите предпочтительный уровень звуковой индикации с помощью кнопок 2 и 8.
Нажмите , чтобы сохранить новое значение.

Note

Отключение подсветки клавиатуры в режиме ожидания. Нажмите с последующим нажатием 5 4. Переключите состояние подсветки клавиатуры в режиме ожидания, нажав 1 (подсветка включена) или 2 (подсветка выключена). Нажмите , чтобы сохранить новое значение.

5. Ввод или изменение кодов пользователей или мастер-кода¶

5.1 Ввод или изменение кодов пользователей¶

Нажмите кнопку , затем 0.
Введите Мастер код (заводской код: 1234).
Введите требуемый двузначный порядковый номер пользователя, например, 02.

Note

Порядковый номер Мастер-кода – 01.
Дважды введите новый код пользователя.
Введите номера разделов охранной сигнализации, которыми будет управлять пользователь.
Нажмите кнопку . Нажмите кнопку для выхода.

6. Перезапуск пожарных (дымовых) извещателей¶

6.1 Для перезапуска пожарных (дымовых) извещателей необходимо¶

Нажмите и удерживайте кнопку в течение 3 сек.

Note

После активации пожарного извещателя, он автоматически не перезапускается. Пожарный извещатель перезапускается только вручную.

7. Временное отключение мониторинга зоны (функция BYPASS)¶

7.1 Включение функции BYPASS¶

Нажмите кнопку , затем 6.
Введите код пользователя.
Введите двухзначные номера зон, которые хотите отключить.
Нажмите кнопку . На ЖК-экране появится икона [ ].

7.2 Отключение функции BYPASS¶

Повторите те же шаги, что и для включения функции Bypass.

8. Удаление кодов пользователей¶

8.1 Удаление кода пользователя¶

Нажмите кнопку , затем 0.
Введите Мастер код.
Введите требуемый двузначный порядковый номер пользователя, например, 02.
Нажмите кнопку . Раздастся звуковой сигнал.
Нажмите кнопку .

9. Графические обозначения¶

Символ	Описание	Символ	Описание
	Центральный блок не подключен		Неисправность пожарного шлейфа
	Раздел 1 под охраной		Список сетевых неисправностей
	Раздел 4 снят с охраны		Неисправность CMS 1 (2)
	Раздел 2 STAY		Неисправность облака
	Раздел 3 SLEEP		Неисправность SIM-карты
	Кнопка MENU		Ошибка пароля SIM-карты
	Кнопка ENTER		Неисправность сети SIM-карты
	Раздел		Неисправность WiFi
	Тревога		Неисправность интерфейса RS485
	Пожар		Неисправность SIM-карты 2
	Код пользователя		Неисправность LAN
	Пользователь		Низкий заряд беспроводного устройства
	Вход/Выход		Неисправность питания
	Зона открыта		Неисправность сирены
	Обход		Неисправность вскрытия
	Память		Неисправность антимаскирования
	Неисправность		Неисправность беспроводной связи
	Список системных неисправностей		Неисправность модуля расширения
	Неисправность питания AC		Настройки
	Неисправность батареи		Громкость
	Перегрузка AUX		Яркость LCD
	Время не установлено		Яркость клавиатуры
	Перегрузка сирены		Дежурная подсветка O-Вкл / I-Выкл
	Сирена отсутствует		Информация
