RTH2 Телефонный Линейный Приёмник¶
1. О телефонном линейном приемном устройстве¶
Телефонное линейное приемное устройство RTH2 получает отчеты о событиях от телефонного коммуникатора панели управления системой безопасности. Полученные события обрабатываются и передаются в программное обеспечение мониторинга.
Note
Мы настраиваем приёмник с предустановленными параметрами по запросу клиента.
2. Технические параметры¶
| Название | Описание |
|---|---|
| Канал связи | телефонные линии — частотные или импульсные |
| Форматы получения | Contact ID, SIA, Ademco Express 4+2 и другие |
| Основной источник питания | 100 – 240 В (50 / 60 Гц) сети переменного тока |
| Порт вывода данных RS232 | 1 x DB9 |
| Рабочая температура | От 0°С до +55°C |
| Размеры | 225 x 235 x 115 мм |
| Вес | 1,21 кг, с кабелями |
2.1 Технология получения отчетов¶
| Название | Описание |
|---|---|
| 1. Формат протокола SIA | Стандарт SIA DC-03-1990.01 |
| 2. Contact ID | Стандарт SIA DC-05-1999.09 |
| 3. Форматы Ademco Express 4+2 | Стандарт SIA DC-05-1999.09, формат 4+2 с контрольной суммой — 4-значный код счета, 2-значный код события, 1 цифра контрольной суммы |
| 4. Импульсные протоколы 3/1, 4/1, 4/2, использующие HSK сигналы 2300 Гц | Работающий со скоростью 10...40 бод и использующий HSK и кисоф сигналы 2300 Гц |
| 5. Импульсные протоколы 3/1, 4/1, 4/2, использующие HSK сигналы 1400 Гц | Работающий со скоростью 10...40 бод и использующий HSK и кисоф сигналы 1400 Гц |
3. Комплект поставки приемного устройства¶
| Элемент | Количество |
|---|---|
| Приемное устройство | 1 шт. |
| 1,5 м кабеля питания | 1 шт. |
| 1,8 м 0-модемного кабеля RS232 | 1 шт. |
Note
Кабели SPROG-1 или UP2 для программирования приёмника в комплект не входят.
4. Электропитание¶
На приемное устройство подается питание от источника переменного тока (ПТ). Для обеспечения бесперебойной работы приемник должен быть подключен к аккумуляторной батарее 12 В, 7 Ач, обеспечивающей резервное питание в течении 12 часов.
5. Конфигурация приемного устройства¶

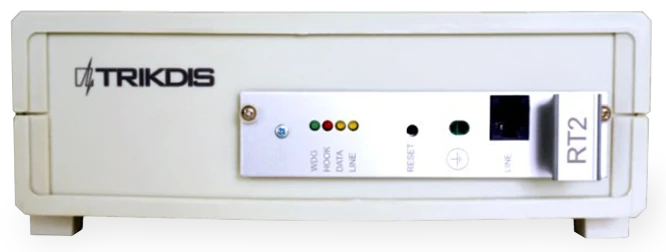

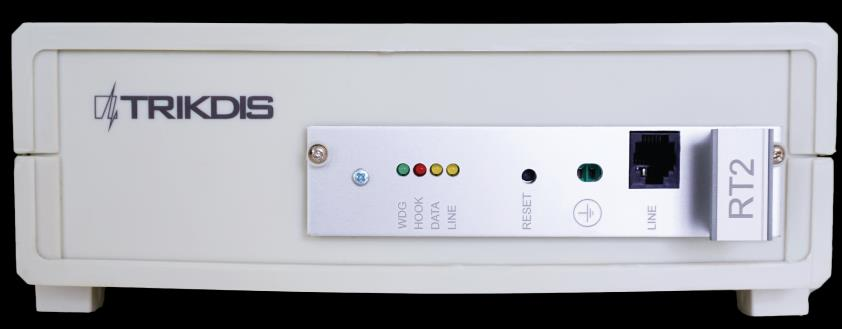

5.1 Вид спереди¶
| No. | Элемент |
|---|---|
| 1 | Световая индикация (светодиоды WDG, HOOK, DATA, LINE) |
| 2 | Кнопка сброса устройства |
| 3 | Разъем заземления |
| 4 | Разъем — вход телефонной линии |

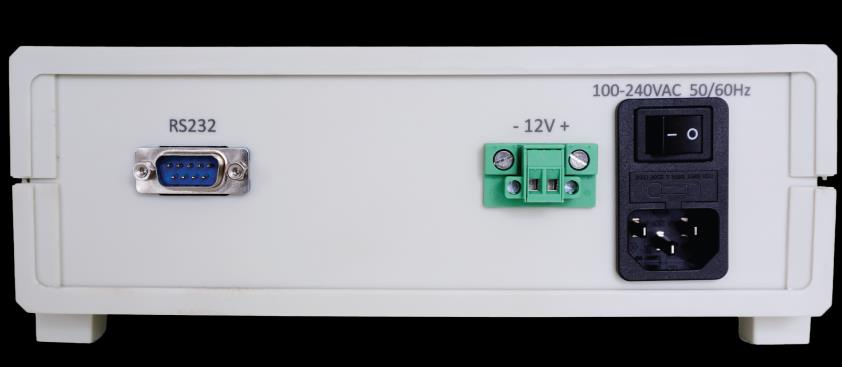

5.2 Вид сзади¶
| No. | Элемент |
|---|---|
| 5 | Порт вывода данных RS232 |
| 6 | Разъем подключения резервной батареи (-12V+) |
| 7 | Разъем кабеля переменного тока (100-240VAC 50/60Hz) и кнопка включения/выключения |
5.3 Световая индикация¶
| Светодиодный индикатор | Сигнал | Значение |
|---|---|---|
| "LINE" желтый — Работа телефонной линии | Не горит | Телефонная линия не подключена или недоступна |
| "HOOK" красный — Телефонная трубка поднята | Горит | Телефонная трубка поднята |
| "DATA" желтый — Прием данных | Мигающий желтый | Во время приема данных от периферийного устройства |
| "WDG" зеленый — Питание | Кратковременные вспышки | Подача питания в режиме ожидания и работы |
6. Установка системы¶
6.1 Этапы установки оборудования¶
Note
1) Кабели SPROG-1 или UP2 для программирования приёмника в комплект не входят. 2) Для настройки параметров необходимо установить программное обеспечение GProg2. Для загрузки установочного файла GProg2 перейдите на www.trikdis.com
- Если на полученном устройстве отсутствуют заданные рабочие параметры, пожалуйста, установите их в соответствии с п. Установка рабочих параметров ниже.
- Подключите приемное устройство к компьютеру через кабель RS232 для передачи событий мониторинговому программному обеспечению.
- Настройте программное обеспечение мониторинга для отображения сообщений приемного устройства. Следуйте инструкциям в документации к программному обеспечению мониторинга.
- Подключите кабель питания переменного тока.
- Включите приемное устройство. Мигающий индикатор "WDG" означает, что приемное устройство работает правильно.
- Нажмите кнопку сброса.
- Проверьте, отображает ли Ваше программное обеспечение мониторинга сообщения от приемного устройства RTH2.
В случае отсутствия сообщений: проверьте цвет индикатора "Линия" — он должен быть желтым; в противном случае проверьте, все ли разъемы подключены правильно. Если проблема не устраняется, убедитесь, что параметры эксплуатации установлены правильно или обратитесь в службу технической поддержки.
Note
Встроенный модуль приёма генерирует служебные сообщения, указанные в Приложении А.
7. Установка рабочих параметров¶
7.1 Рабочие параметры приемного устройства¶
| Название | Допустимый диапазон | Установленное значение |
|---|---|---|
| Количество вызовов до момента снятия трубки модуля | 1 – 8 | 2 |
| Управление телефонной линией вкл/выкл | включено / отключено | включено |
| Время от подъема трубки до начала HSK сигнала | 500 мсек – 4000 мсек | 2000 |
| Продолжительность кисоф сигналов (и подтверждения) | 500 мсек – 8000 мсек | 900 |
| Интервал между HSK сигналами | 1 сек – 16 сек | 4 |
| Допустимая длительность приема сообщения | 2 сек – 16 сек | 2 |
| Продолжительность SIA HSK | 500 мсек – 2000 мсек | 900 |
| Общий лимит времени для одного сеанса связи | 15 сек – 255 сек | 60 сек |
| Выходной протокол | Surgard или Radionics D6600 | Surgard |
| Лимит времени для приема блоков SIA | 1 – 32 сек | 8 сек |
| Порядок HSK (приоритет протоколов приема) — SIA FSK HSK | SIA FSK HSK | SIA FSK HSK |
| Порядок HSK — Двухтональный HSK (1400+2300 Гц) | Двухтональный HSK (1400+2300 Гц) | Двухтональный HSK (1400+2300 Гц) |
| Порядок HSK — Импульсный 3/1, 4/1, 4/2 с 2300 Гц | 3/1, 4/1, 4/2 | 2300 Гц |
| Порядок HSK — Импульсный 3/1, 4/1, 4/2 с 1400 Гц | 3/1, 4/1, 4/2 | 1400 Гц |

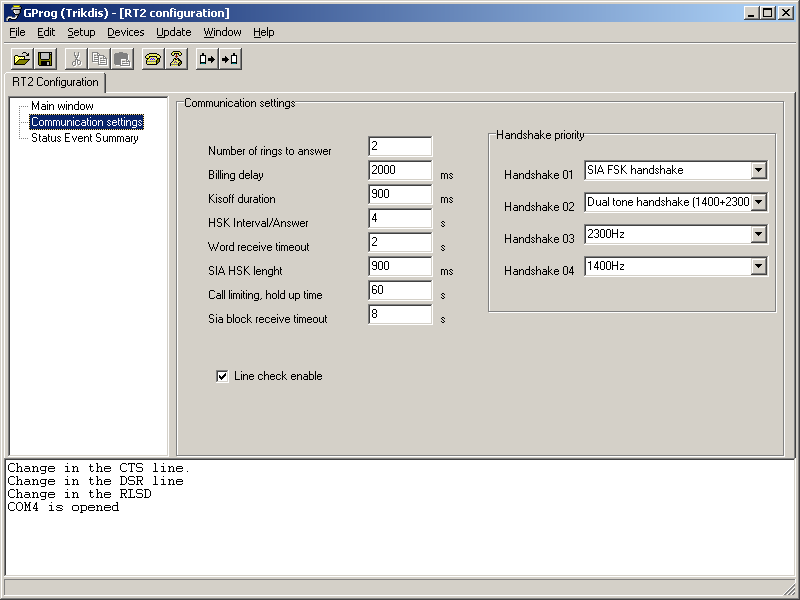

7.2 Установка рабочих параметров RTH2 с помощью GProg2¶
Параметры приемного устройства могут быть установлены с помощью программатора SPROG-1 или UP2 с использованием программного обеспечения GProg2. Также вам может понадобиться установить драйверы USB. GProg2 и драйверы USB доступны на нашем сайте www.trikdis.lt.
Note
Программа GProg2 должна быть установлена на ПК с ОС MS Windows 2000/XP/Vista/Win 7.
7.2.1 Подключение к компьютеру¶
- Откройте корпус RTH2 и выньте модуль (не забудьте отключить резервный аккумулятор).
- Подключите модуль к источнику питания.
- Подключите модуль к компьютеру с программатором SPROG-1 или UP2.
7.2.2 Установка драйвера USB¶
На компьютере должны быть установлены драйверы USB. При первом подключении приемного устройства к компьютеру в ОС MS Windows откроется окно Мастер нового оборудования для установки драйвера USB.
- Скачайте драйвер для USB *.inf для Вашей ОС MS Windows с сайта www.trikdis.lt.
- В окне мастера выберите функцию [Да, только в этот раз] и нажмите кнопку [Далее].
- В открывшемся окне Выбор параметров поиска и установки нажмите кнопку [Обзор] и выберите место, где был сохранен файл *.inf.
- Следуйте инструкциям мастера для завершения установки драйвера USB.
7.2.3 Запуск GProg2¶

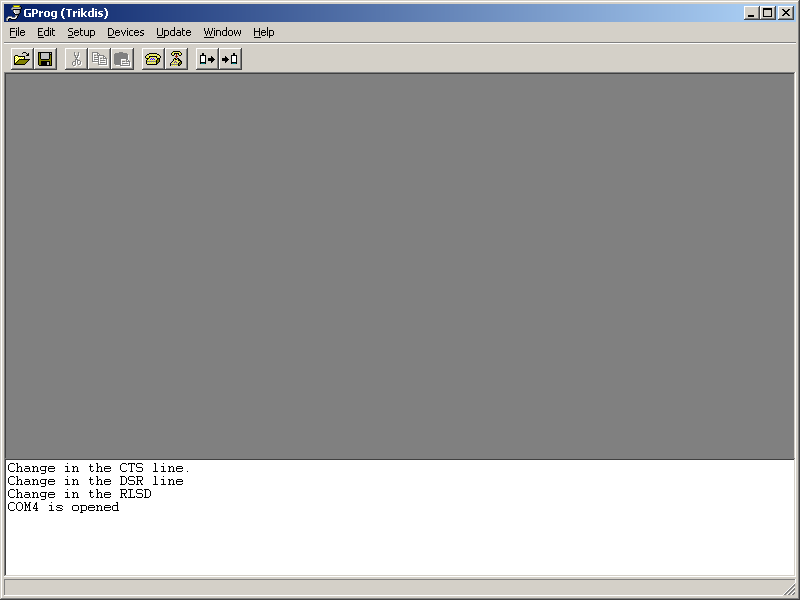

- Запустите программу, щелкнув значок GProg2
, затем в окне настроек укажите последовательный порт (например, COM3). - В строке меню выберите команду [Devices] и выберите RT2.
- Нажмите
значок на панели инструментов для подключения приемного устройства. - Чтобы прочесть рабочие параметры, сохраненные во внутренней памяти устройства, нажмите
кнопку. По окончании загрузки данных появится окно Configuration is received. - Появится окно Configuration is received.
7.2.4 Описание значков панели инструментов¶
| Значок | Функция |
|---|---|
 [Открыть] | Открыть сохраненный файл с расширением ".tcfg" |
 [Сохранить] | Сохранить файл с установленными параметрами с расширением ".tcfg" |
| [Соединение] | Подключиться к последовательному порту |
 [Разъединение] | Отключиться от последовательного порта |
| [Получение параметров] | Считать параметры устройства |
 [Отправить параметры] | Записать новые параметры в память устройства |
 [Генерировать отчет] | Печать отчета об установленных параметрах |
7.2.5 Установка параметров¶

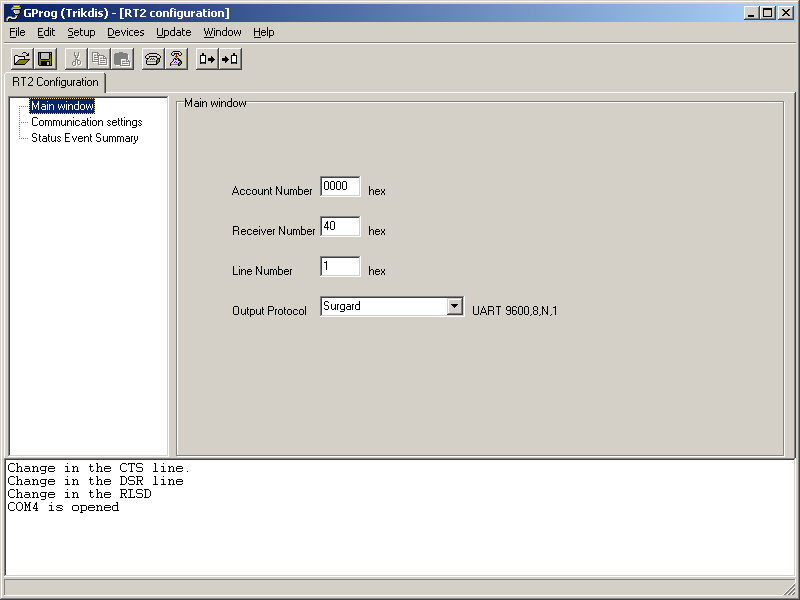

- В Главном окне ветки установите протокол Surgard.
- При необходимости можно изменить параметры в ветке Параметры связи; рекомендуемые значения приведены в п. Рабочие параметры приемного устройства выше.
- Для сохранения параметров следуйте в [File/Write device] в строке меню или нажмите значок.
- Чтобы сохранить установленные параметры в компьютере, следуйте в [File/Save as]. Имя файла и место сохранения могут быть произвольные. Он может быть позже использован в качестве шаблона для настройки других модулей.

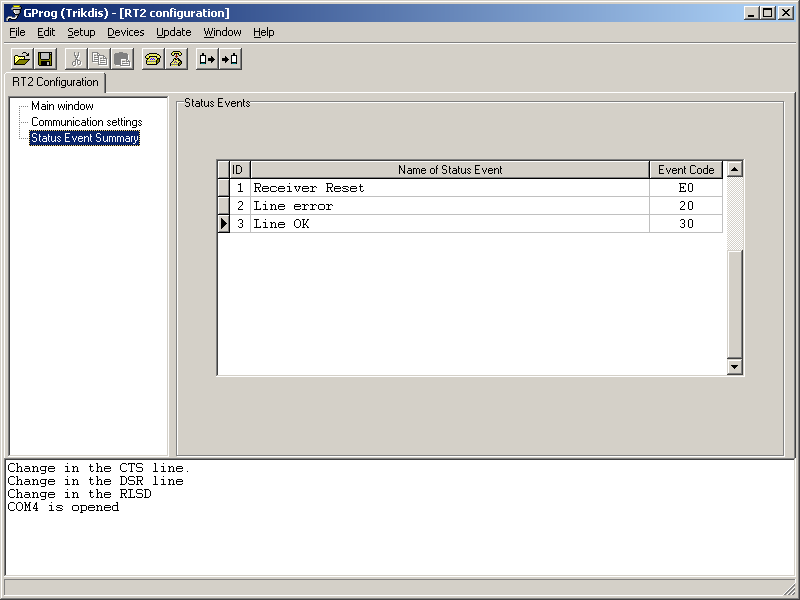

8. Приложение А — Сервисные сообщения¶
Сервисные сообщения телефонного связного приемного устройства:
| Сообщение | Код | Описание |
|---|---|---|
| ПРОБЛЕМА СВЯЗИ | 05 | Сбой связи между устройством и концентратором |
| СВЯЗЬ ВОССТАНОВЛЕНА | 06 | Связь с концентратором восстановлена |
| ОШИБКА В ТЕЛ. ЛИНИИ | 20 | Неисправность или отключение телефонной линии |
| ТЕЛ. ЛИНИЯ В ПОРЯДКЕ | 30 | Телефонная линия восстановлена |
| МОДУЛЬ ОТСОЕДИНЕН | C0 | Устройство отсоединено |
| МОДУЛЬ ПОДКЛЮЧЕН | C1 | Устройство подключено |
| СБРОС ПРИЕМНИКА | D0 | Нажата кнопка сброса приемного устройства |
