Радиоприёмники R11 / R11U¶

Радиоприёмники R11, R11U применяются в качестве составной части системы радиоохраны RAS-3 и предназначены для приёма и декодирования закодированных сообщений, передаваемых по радиоканалу в диапазоне ОВЧ (R11) или УВЧ (R11U). Сигналы, передаваемые по системе кодирования RAS-3, принимаются и декодируются приёмниками.

1. Принцип работы и основные характеристики¶

Приёмник R11 (R11U) является супергетеродином с двойным преобразованием частоты и цифровой идентификацией принятого сигнала. Принятый и идентифицированный сигнал обрабатывается и передаётся на выход.

Обработка принятых сигналов осуществляется микроконтроллером. Он идентифицирует переданный сигнал и тем самым формирует сообщение установленного вида и структуры. Сообщение фильтруется и передаётся по заданным атрибутам через последовательный порт в программное обеспечение мониторинга или в другие совместимые модули передачи. Приёмник содержит фильтры, обеспечивающие фильтрацию сообщений по:

• подсистемам системы кодирования;
• маршруту связи;
• последовательности абонентских номеров;
• времени повторения одинаковых сообщений.

Приёмник измеряет уровень принимаемого сигнала, фиксирует маршрут связи и отображает всё вышеуказанное в выходном сигнале.

Приёмник формирует и передаёт служебные сообщения на выходы. Служебные сообщения могут отображаться в программном обеспечении мониторинга или передаваться по каналу связи.

Приёмник оснащён последовательным портом RS232, через который информация, принятая через порт, может передаваться по радиоканалу.

2. Технические характеристики¶

1. Радиоприёмник R11 работает в диапазоне ОВЧ от 146 до 174 МГц.
2. Радиоприёмник R11U работает в диапазоне УВЧ от 430 до 470 МГц.
3. Радиотехнические параметры приёмника соответствуют требованиям стандарта EN 300 113.
4. Чувствительность приёмников R11, R11U составляет не менее 1 мкВ при корректно принятом номере сообщения 80%. Прочие радиотехнические параметры указаны в таблице 1.
5. Приёмник измеряет мощность принятого сигнала и присваивает ей определённый уровень. Соответствие уровней и сигналов указано в таблице 2.
6. Принятые сообщения передаются через последовательный порт RS232 в программное обеспечение мониторинга или через шину MCI в совместимые устройства передачи. Выходные сообщения, указанные в Приложении А, отправляются в программу мониторинга. Ёмкость буфера неотправленных сообщений — до 300 последних сообщений. Параметры обмена данными задаются при настройке рабочих параметров приёмника.
7. Приёмник имеет два входа, предназначенных для самостоятельной отправки сообщений. Тип входов NC/NO/EOL=2,2 кОм.
8. Приёмники R11, R11U питаются постоянным напряжением 12,6 В. Допустимые пределы изменения напряжения — от 11 до 15 В. Потребляемый ток не должен превышать 150 мА.
9. Приёмники работают при температуре окружающей среды от -10°C до +55°C и относительной влажности воздуха до 90% при +20°C.
10. Габаритные размеры приёмного модуля не превышают 200 x 110 x 38 мм.
11. Масса приёмника — до 0,2 кг.

Таблица 1.

Таблица 2.

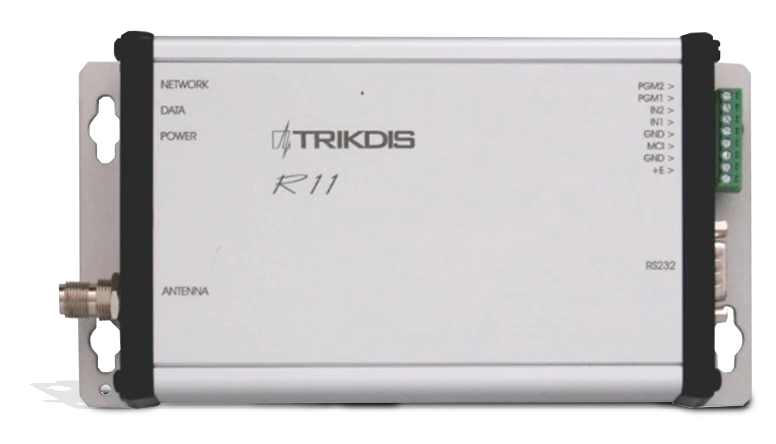

3. Общий вид и схема подключения¶

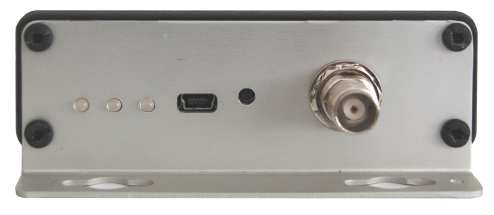

Порт USB и кнопка RESET расположены на задней панели. * Назначение контактных клемм шины MCI указано в таблице 3.

Таблица 3.

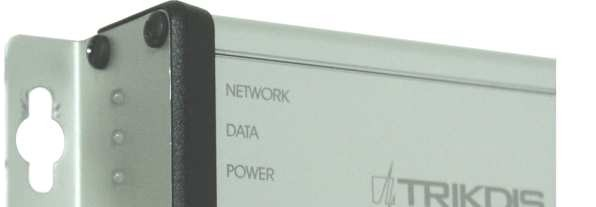

4. Световая индикация¶

Работа приёмника отображается световой индикацией. Режимы работы световых индикаторов указаны в таблице 4.

Таблица 4.

5. Подготовка приёмника к работе¶

Последовательность подготовки:

1. Установите требуемые рабочие параметры устройства. Радиоприёмники с настройками, согласованными в соответствии с условиями договора поставки, предоставляются пользователям;
2. Установите приёмник в предназначенном месте;
3. Подключите антенну;
4. Подключите источник питания и периферийные устройства (программное обеспечение мониторинга или модули передачи);
5. Проверьте работоспособность приёмника.

6. Настройка рабочих параметров¶

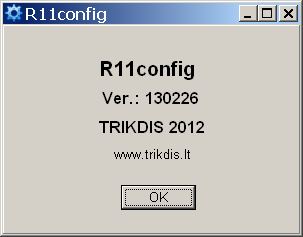

Настройка рабочих параметров выполняется с помощью программы настройки параметров R11config v130226 путём подключения компьютера к приёмнику через USB-кабель. Использование программы и изменение настроек доступны как при включённом внешнем источнике питания, так и при питании через порт USB.

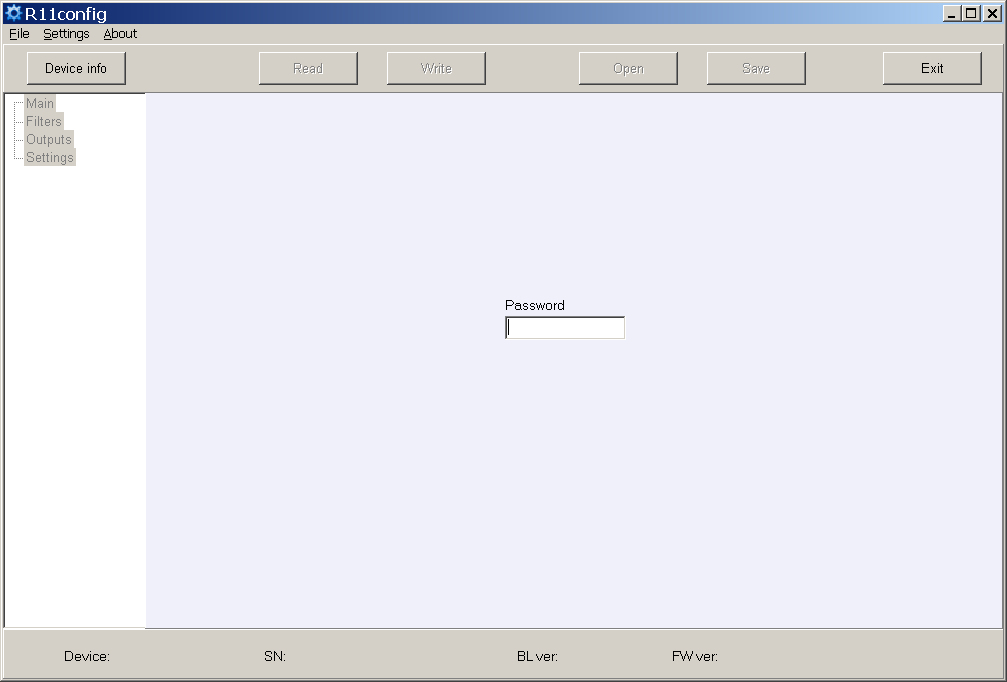

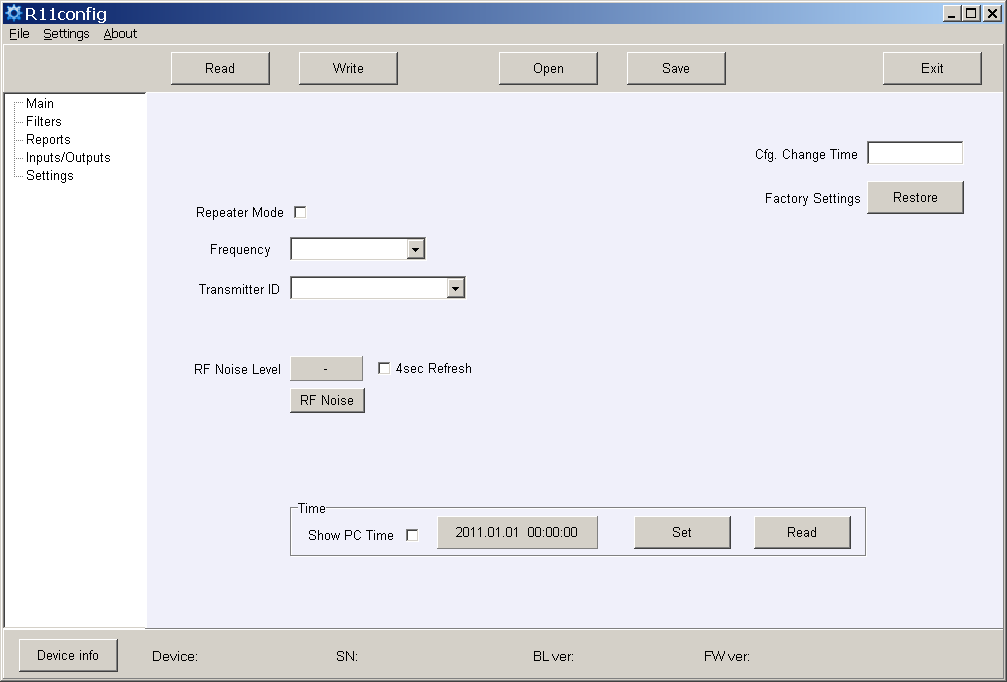

Запустите программу R11config — откроется окно, в котором:

1. Введите пароль администратора 1234 с клавиатуры компьютера и нажмите [Enter]



   В нижней части окна отображаются: тип оборудования Device, серийный номер SN, версия загрузчика BL ver., версия прошивки FW ver.

   Если пароль неизвестен, информация о типе приёмника и версиях программного обеспечения/прошивки будет отображена после нажатия [Device info].



   Параметры USB-порта отображаются в столбце Settings.

2. Считайте параметры приёмника, нажав [Read].

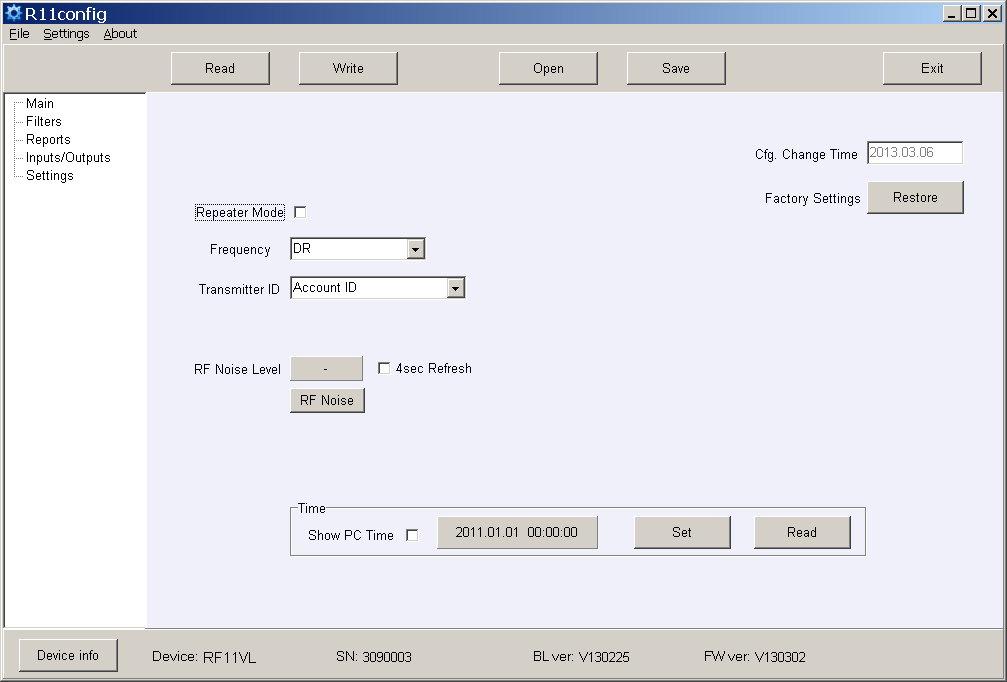

3. Установите (режим ретранслятора), (частоту) и (идентификатор передатчика) в разделе программы Main. При выборе Account ID сообщения будут распределяться по номеру объекта передатчика, при выборе Transmitter SN — по серийному номеру передатчика, при выборе Transmitter SN+ Account ID — по обоим номерам.

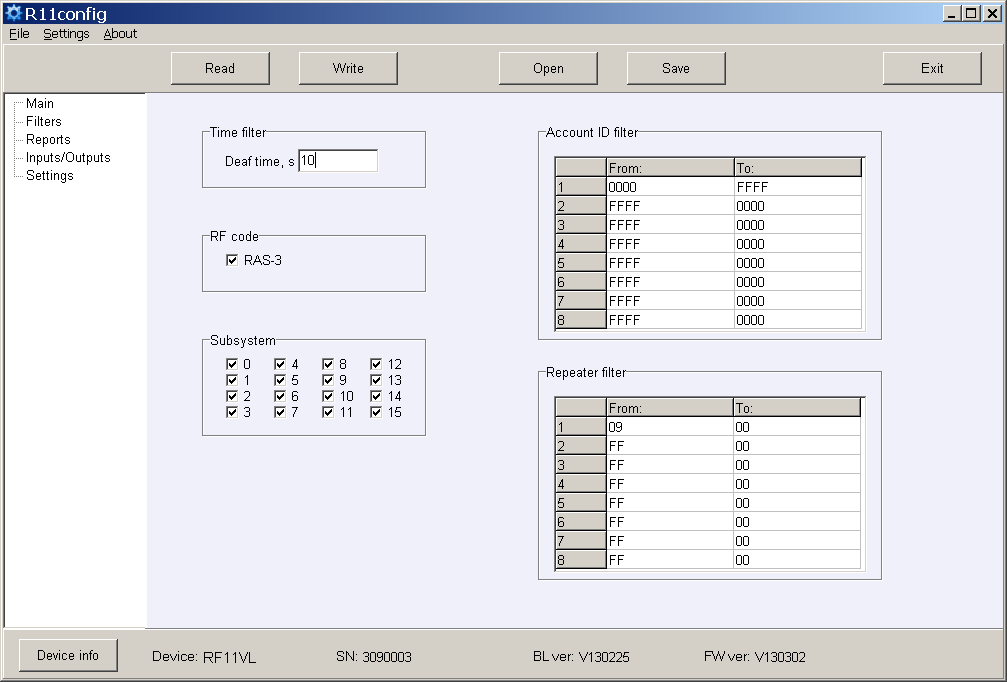

4. Установите требуемые параметры фильтра в разделе программы Filters.



   • Time filter — допустимое время повторения одного и того же сообщения;
   • RF code — отметьте флажок приёма сообщений системы кодирования RAS-3;
   • Subsystem — отметьте флажок требуемого приёма подсистемы;
   • Account ID filter — последовательности номеров объектов приёма;
   • Repeater filter — последовательности требуемых номеров ретрансляторов.

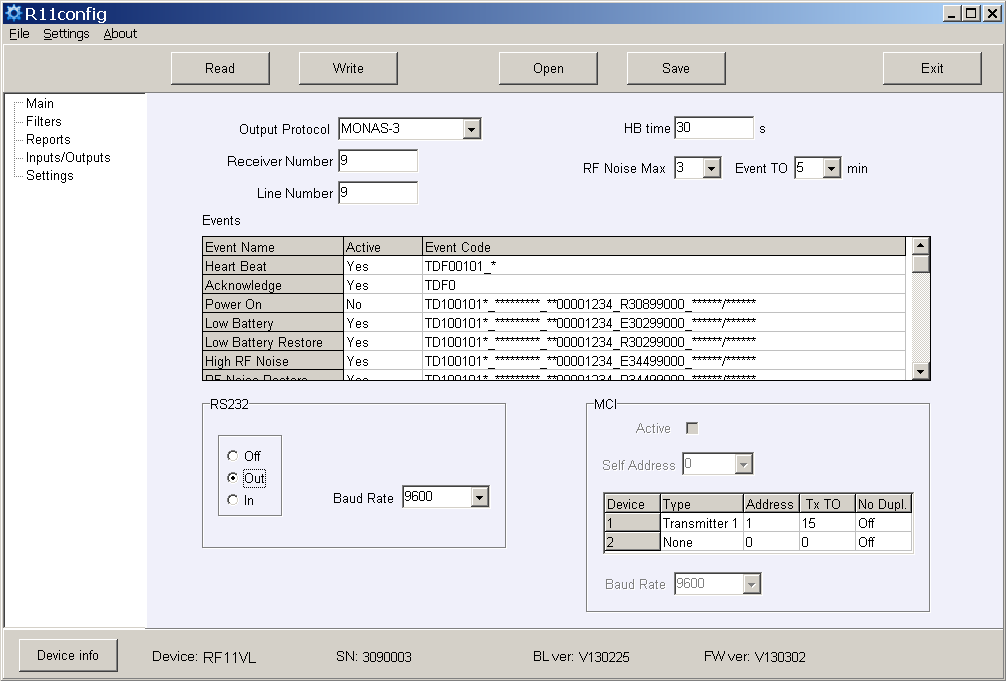

5. Установите параметры вывода в программное обеспечение мониторинга или модули передачи в разделе программы Reports.

   а) При передаче сообщений в программу мониторинга Monas MS:



   Задайте выходной протокол Out Protocol, номер приёмника Receiver Number и номер линии Line number, время контрольного сигнала HB time и скорость передачи данных Baud Rate для RS232.

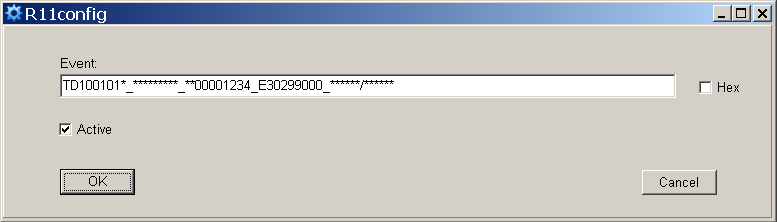

   б) Задайте служебные сообщения, которые будут отправляться. Отметьте их флажком Active. Введите требуемый абонентский номер объекта приёмника и коды событий. Рекомендуемые коды событий указаны в Приложении Б.

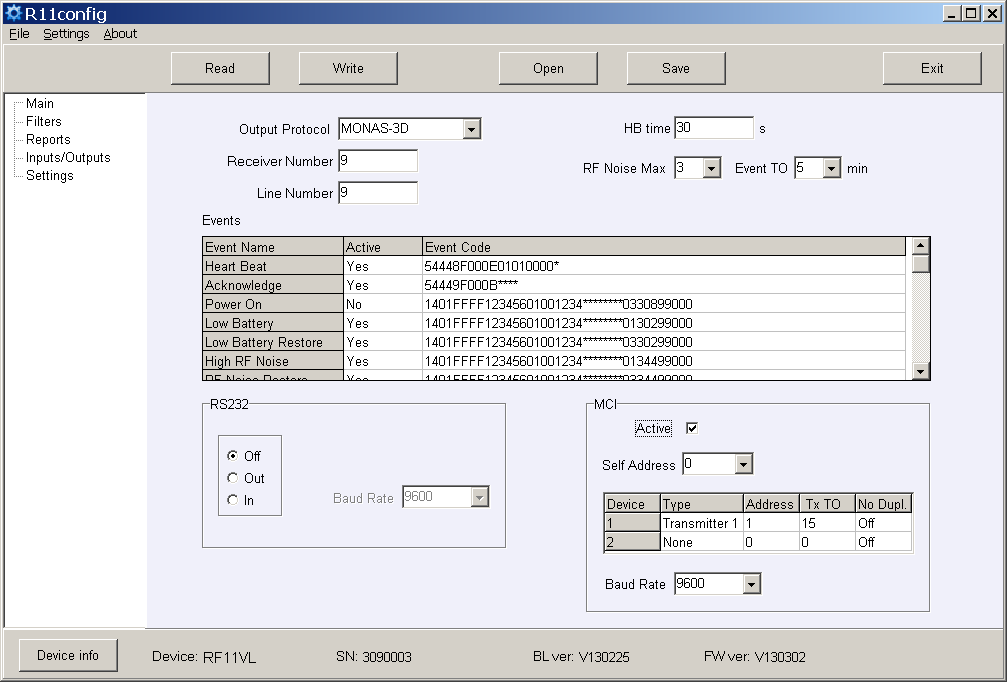

   в) При передаче сообщений в модули передачи (режим ретранслятора):



   Задайте выходной протокол Out Protocol, номер приёмника Receiver Number и номер линии Line Number, отметьте флажок Active для включения шины MCI и задайте скорость передачи Baud Rate. Укажите собственный адрес Self Address, числовое значение которого должно быть меньше значения адресов подключаемых модулей передачи.

   г) Укажите последовательность модулей передачи, адреса, время ожидания ответа Ack TO, задержку отправки (при необходимости) Tx TO и игнорирование повторно переданных сообщений No Dupl.



   Задержка отправки Tx TO применяется для задержки передаваемого сигнала в радиосистеме. Числовое значение кратно 250 мс.

   Игнорирование повторно переданных сообщений No Dupl. следует включать, когда в системе работают несколько радиоретрансляторов и необходимо сократить количество сообщений, передаваемых по каналу (решение проблемы загруженности радиоканала).

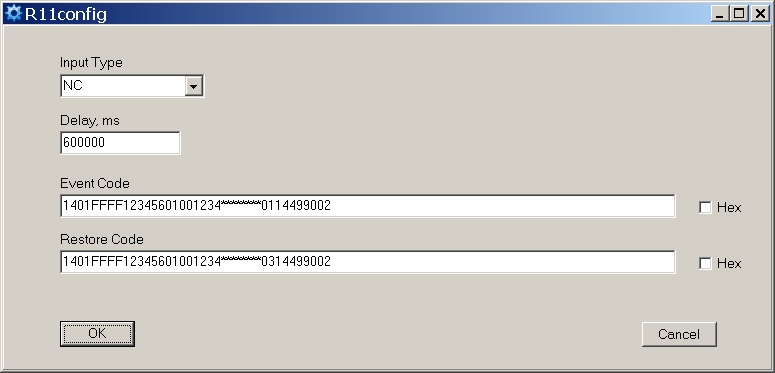

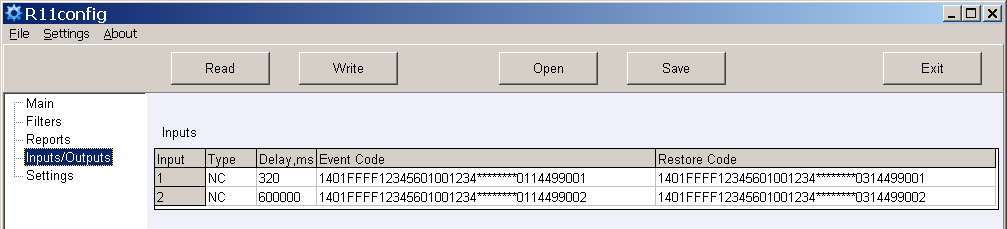

6. Установите параметры работы входов и коды событий в разделе программы Inputs/Outputs.



   • Input Type — укажите тип входа;
   • Delay — укажите время срабатывания входа;
   • Event Code — код события и номер объекта отправки после срабатывания входа;
   • Restore Code — код события и номер объекта отправки после восстановления входа.

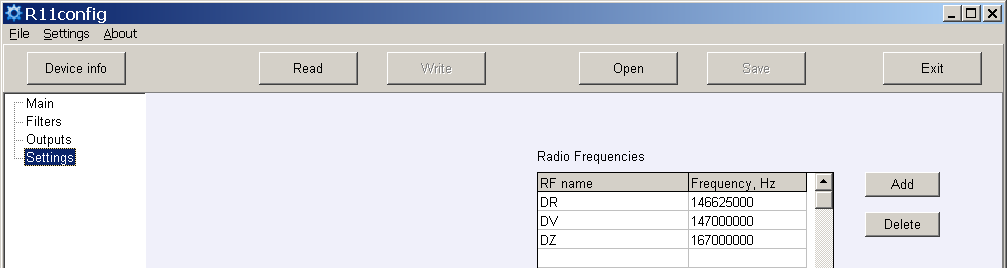

7. Новые частоты можно добавить или удалить существующие в разделе программы Settings.



   Настройки приёмника с указанием места их хранения в памяти компьютера могут быть сохранены нажатием кнопки [Save] и впоследствии использованы для настройки параметров других приёмников. Сохранённые настройки можно загрузить, нажав [Open] и указав место хранения данных.

   Нажмите [Exit] для выхода из программы настройки параметров.

7. Приложение А — Выходной сигнал приёмника через последовательный порт RS232¶

а) При установленном выходном протоколе Monas3:

TD1001017_***010532_3D025218_E13002027_120514/153241

где:

• TD — символ начала
• 10 — тип/подтип сообщения (Contact ID)
• 01 — номер приёмника 01
• 01 — номер линии 01
• 7 — уровень сигнала 7
• ** — номер ретранслятора (прямой приём)
• * — уровень в ретрансляторе (отсутствует)
• 010532 — номер передатчика 010532
• 3D — номер сообщения (от объекта № 010532) 61 (3D hex)
• 025218 — подсистема 02 / Account ID 5218
• E13002027 — данные Contact ID
• 12 — год 12, 05 — месяц 05, 14 — день 14
• 15 — час 15, 32 — минута 32, 41 — секунда 41

б) При установленном выходном протоколе Surgard MLR2-DG:

5011 181234E14401002

где:

• 5 — тип сообщения
• 01 — номер приёмника
• 1 — номер линии
• 18 — тип протокола
• 1234 — номер объекта
• E — классификатор CID
• 144 — код события CID
• 01 — номер подгруппы CID
• 002 — место события CID

8. Приложение Б — Рекомендуемые коды событий служебных сообщений¶

Формат кода события R11:

1401FFFF12345601001234********0330199000

где 1234 = номер объекта (8191), 03 = событие/восстановление, 301 = код события, 99 = подгруппа, 000 = место.
