RFH11 Радиоприёмник

1. О радиоприемном устройстве

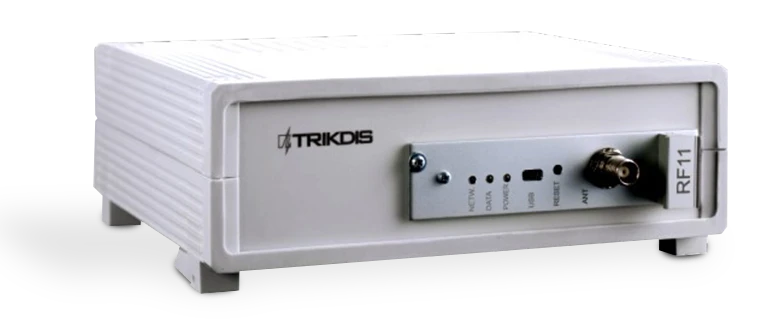

Радиоприемное устройство RFH11 это приемное устройство, предназначенное для приема кодированных радио сообщений в диапазоне частот УКВ или УВЧ. Встроенный модуль работает с системами кодирования RAS3, RAS2M, LARS, LARS1, Milcol-D .

Приемное устройство имеет программируемые фильтры, позволяющие фильтровать сообщения в соответствии с:

  • интервалом повторения сообщения;

  • подсистемами системы кодирования;

  • трактом коммуникации;

  • последовательностью чисел счета.

Примечание: По желанию клиента, мы настраиваем приемное устройство по заданным параметрам.

2. Основные технические параметры

Название Описание
Рабочий диапазон частот 146 - 174 МГц (УКВ) или 430 - 470 МГц (УВЧ)
Разделение каналов 12.5 кГц
Погрешность установки частоты не более ± 200 Гц
Чувствительность Не ниже 0,5 мкВ
Модуляция FFSK/​FSK
Декодируемые форматы RAS-3, RAS-2M, LARS, LARS-1, Milcold-D
Форматы вывода Monas3 и Surgard
Сохранение сообщений 300 последних полученных сообщений
Основной источник питания 100 – 240 В (50 /​ 60 Гц) сети переменного тока
Порт вывода данных RS232 1 x DB9
Рабочая температура От 0°С до +55°C
Размеры 225 x 235 x 115 мм
Вес 1,21 кг, с кабелями

3. Комплект поставки приемного устройства

Приемное устройство 1 шт.
1,5 м кабеля питания для переменного тока 1 шт.
1,8 м 0-модемного кабеля R232 1 шт.
Примечание: USB-кабель для программирования приемного устройства в комплект не входит.

4. Электропитание

На приемное устройство подается питание от источника переменного тока (ПТ). Для обеспечения бесперебойной работы приемник должен быть подключен к аккумуляторной батарее 12 В, 7 Ач, обеспечивающей резервное питание в течении 12 часов.

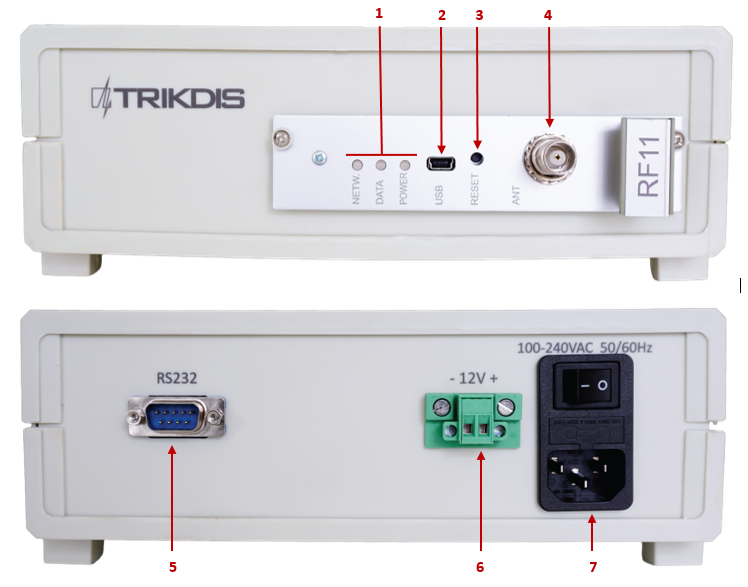

5. Конфигурация приемного устройства

1 Световая индикация. 5 Порт вывода данных RS232.
2 Порт USB. 6 Разъем подключения резервной батареи.
3 Кнопка сброса. 7 Разъем питания и кнопка вкл/выкл питания.
4 Разъем антенны.

5.1 Световая индикация

Светодиодный индикатор Сигнал Значение
“Питание” Мигающий зеленый индикатор Достаточное напряжение питания
“Питание” Мигающий желтый индикатор Низкое напряжение питания (ниже 11,5 В)
“Питание” Поочередно мигает зеленый и красный индикатор Питание подается только через USB (устройство активно)
“Сеть” Мигающий зеленый индикатор Получение сообщения
“Сеть” Желтый индикатор Превышенный уровень ВЧ шума
“Данные” Зеленый индикатор Есть неотправленные сообщения
“Данные” Одновременно горят зеленый и красный индикаторы Выходной буфер переполнен

6. Установка системы

6.1 Этапы установки оборудования

  1. Если на полученном устройстве отсутствуют заданные рабочие параметры, пожалуйста, установите их в соответствии с п. 6.2 Установка рабочих параметров с помощью R11config.
Примечание: Для установки параметров вам понадобится программное обеспечение R11config. Для получения этого программного обеспечения обратитесь к Вашему дилеру.
  1. Подключите RFH11 к компьютеру через кабель RS232 для передачи событий мониторинговому программному обеспечению.

  2. Настройте программное обеспечение мониторинга для отображения сообщений приемного устройства. Следуйте инструкциям в документации к программному обеспечению мониторинга.

  3. Подключите радио антенну к порту антенны.

  4. Подключите приемное устройство к источнику питания с помощью кабеля питания.

  5. Включите приемное устройство. Мигающий зеленый индикатор означает, что приемное устройство подключено к источнику питания.

  6. Проверьте, отображает ли Ваше программное обеспечение мониторинга сообщения от приемного устройства RFH11 .

В случае отсутствия сообщений: проверьте цвет индикатора “Питания” и убедитесь, что все разъемы питания подключены правильно. Если проблема не устраняется, пожалуйста, убедитесь, что параметры эксплуатации установлены правильно или обратитесь в службу технической поддержки. Для получения информации о проверке и изменении параметров, обратитесь к п. 6.2 Установка рабочих параметров с помощью R11config.

6.2 Установка рабочих параметров с помощью R11config

  1. Подключите приемное устройство к компьютеру с помощью USB кабеля и запустите программу R11config (Вы должны получить эту программу от Вашего дистрибьютора).

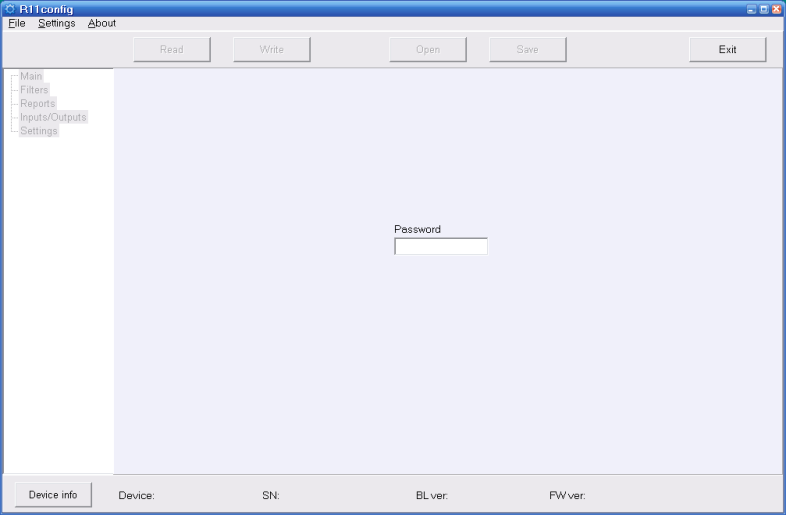

    1. В открывшемся окне введите пароль администратора: 1234 и нажмите [Enter].

Примечание: если пароль неизвестен, вы можете найти тип приемного устройства и версии программного обеспечения/прошивки, нажав кнопку [Device info] ([информация об устройстве]).

Примечание: на компьютере должны быть установлены драйверы USB . При первом подключении приемного устройства к компьютеру в ОС MS Windows откроется окно Мастер нового оборудования для установки драйвера USB. Скачайте драйвер для USB *.inf для Вашей ОС MS Windows с сайта http://www.trikdis.com/en/. В окне мастера выберите функцию Да, только в этот раз и нажмите кнопку Далее. В открывшемся окне Выбор параметров поиска и установки нажмите кнопку Обзор и выберите место, где был сохранен файл *.inf. Следуйте инструкциям мастера для завершения установки драйвера USB.

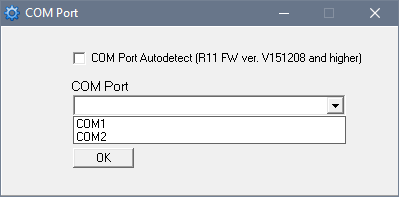

  1. Выберите папку программы [Параметры], затем — [com-порт], в раскрывающемся списке [com-порт], а затем выберите порт, к которому подключен модуль.

Примечание: Конкретный порт, к которому подключено устройство появится только после того, как устройство будет правильно подключено.

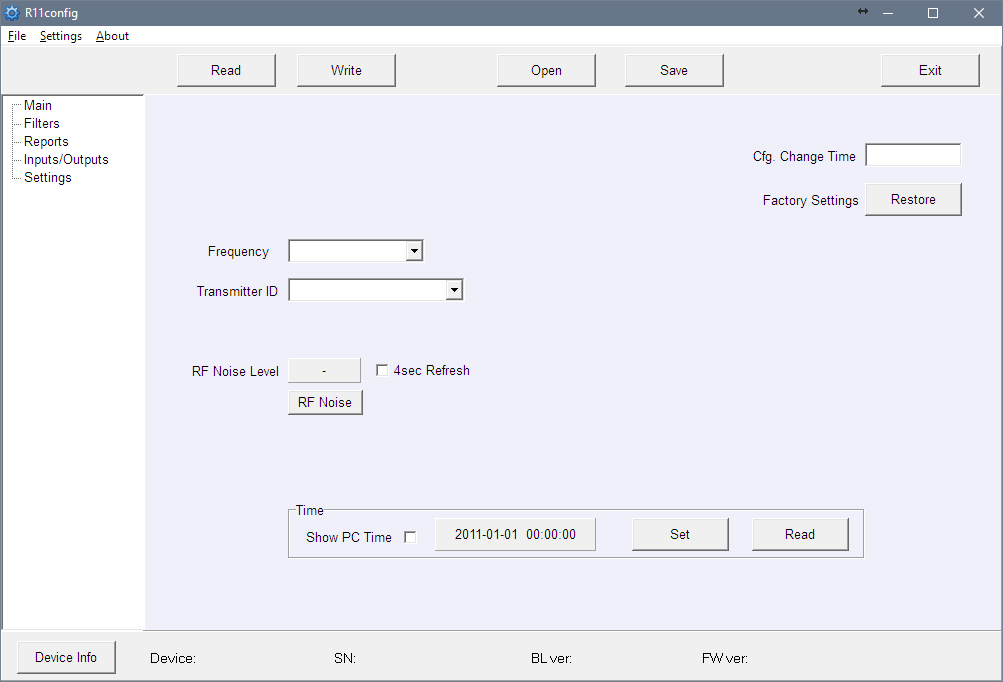

Параметры в ветке Главные* (Main*):

  1. Чтобы прочитать параметры приемного устройства, нажмите кнопку [Читать] ([Read]).

  2. Установите [Частоту] ([Frequency]) и [номер передающего устройства] ([Transmitter ID]) в ветке программы Главные.

  3. В раскрывающемся списке [номер передающего устройства] Вы можете выбрать передающее устройство, которое будет определено с приемного устройства:

  • Идентификатор учетной записи – запрограммированный номер идентификатора учетной записи определяет передающее устройство.

  • СН передающего устройства –уникальный серийный номер определяет передающее устройство.

  • СН передающего устройства + Идентификатор учетной записи - передающее устройство определяется обоими (СН передающего устройства и Идентификатором учетной записи) номерами.

Примечание: Параметр [номер передающего устройства] должен быть установлен одинаково для всех радиопередающих устройств.

Параметры в ветке Фильтры* (Filters):***

- Фильтр времени – период времени, за которое одно и то же сообщение будет отклонено (рекомендуемое время-90 секунд).

- Фильтр кодирования ВЧ/подсистемы– дважды кликните на таблице, выберите интересующие системы радио кодирования (RAS3, RAS2M, LARS, LARS1, Milcol-D) и отметьте подсистемы для получения сигнала.

- [Фильтр идентификатора учетной записи] ([Account ID filter]) – введите диапазон номеров (от – до) идентификатора учетной записи передающего устройства для получения сигнала.

- [Фильтр ретранслятора] ([Repeater filter]) – введите диапазон номеров (от – до) ретранслятора для получения сигнала.

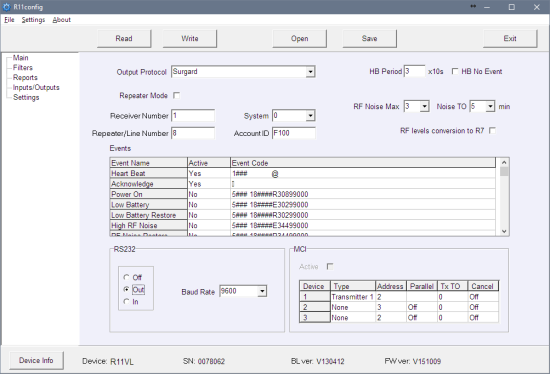

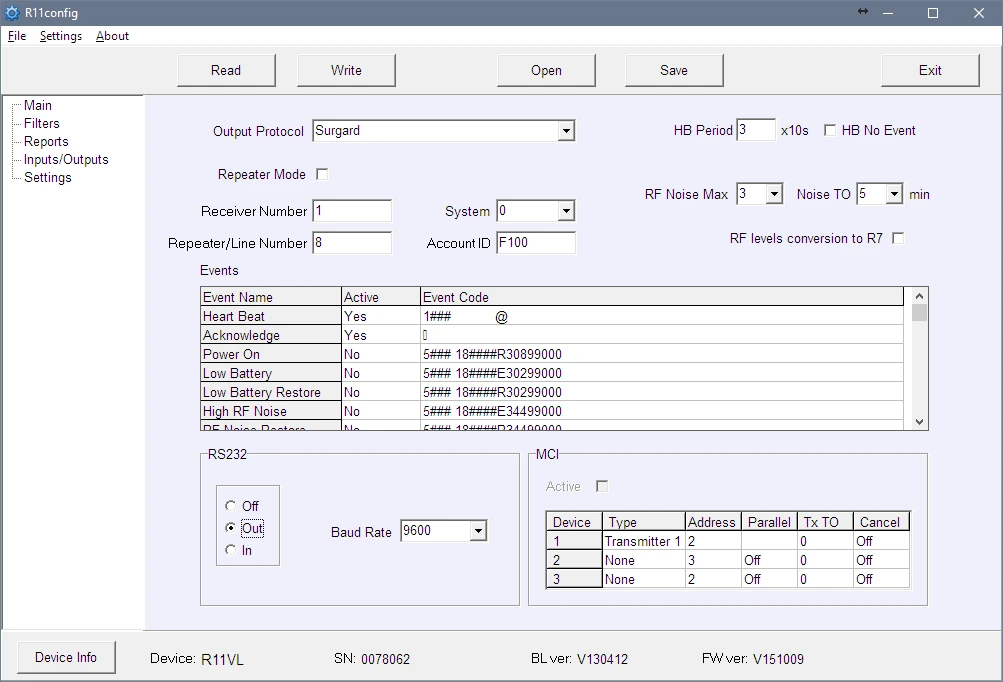

Параметры в ветке Отчеты (Reports):**

Настройка выходных параметров для программного обеспечения мониторинга или модулей передачи:

  1. Установите протокол выхода (Output protocol):

    1. При использовании программного обеспечения мониторинга MonasMS установите [Протокол выхода] Monas3. В противном случае выберите Surgard или протокол Ademco.

    2. Снимите флажок с [Режима ретранслятора] ([Repeater Mode]).

    3. Установите следующие обязательные параметры: [номер приемного устройства] ([Receiver Number]), [номер линии] ([Line number]), [система] ([System]), [идентификатор учетной записи] ([Account ID]), [период HB] ([HB Period]) и [скорость передачи] ([Baud Rate]) для RS232.

  1. Укажите, какие сообщения будут отправлены:

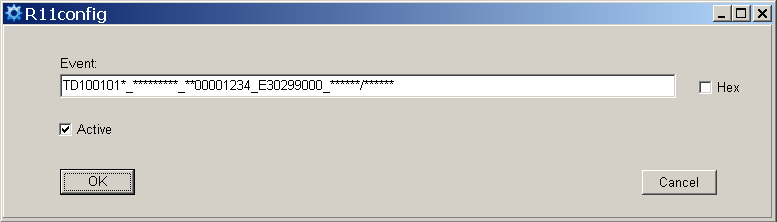

    1. Дважды щелкните на строке записи в таблице [события] ([Events]). Установите флажок напротив [Активный] ([Active]), если код события должен быть отправлен. Рекомендуемые коды событий указаны в приложении А.

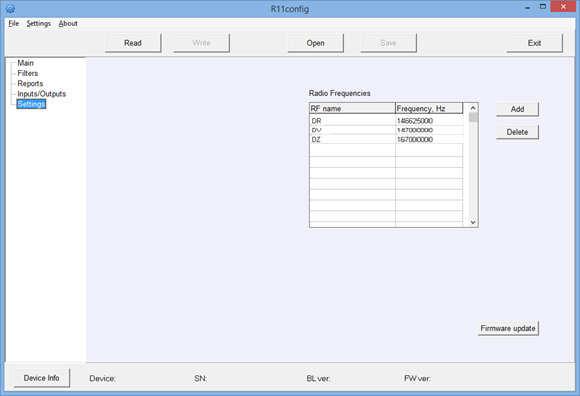

Параметры в ветке Параметры (Settings):

  1. Новые частоты могут быть введены или существующие — удалены. Позже эти частоты будут доступны в ветке Главные.
  1. Все параметры можно сохранить, нажав кнопку [Сохранить] ([Save]). Они могут быть использованы позже в качестве шаблона для настройки других модулей. Чтобы открыть их, нажмите кнопку [открыть] ([Open]) и укажите их местонахождение. Для выхода из программы нажмите [выход] ([Exit]).

7. ПРИЛОЖЕНИЕ А

Рекомендуемые коды событий из сообщений

Код события

1401FFFF 12345601001234********03 301 99 000 где:

1234 номер объекта 8191
03 событие/восстановление
301 код события
99 подгруппа
000 расположение
Событие RAS-3D изменения
Питание включено 0330199000
Низкий заряд батареи 0130299000
Восстановление низкого заряда батареи 0330299000
Высокий радиочастотный шум 0135599000
Восстановление радиочастотного шума 0335599000
Изменение конф. 0362899000
Недостаток времени 0170099000
Установка Времени 0370099000
Ошибка MCI 0171299000
Восстановление MCI 0371299000
Ошибка RS232 0171399000
Восстановление RS232 0371399000
Ошибка CRC 0130799000
PING передающего устройства
